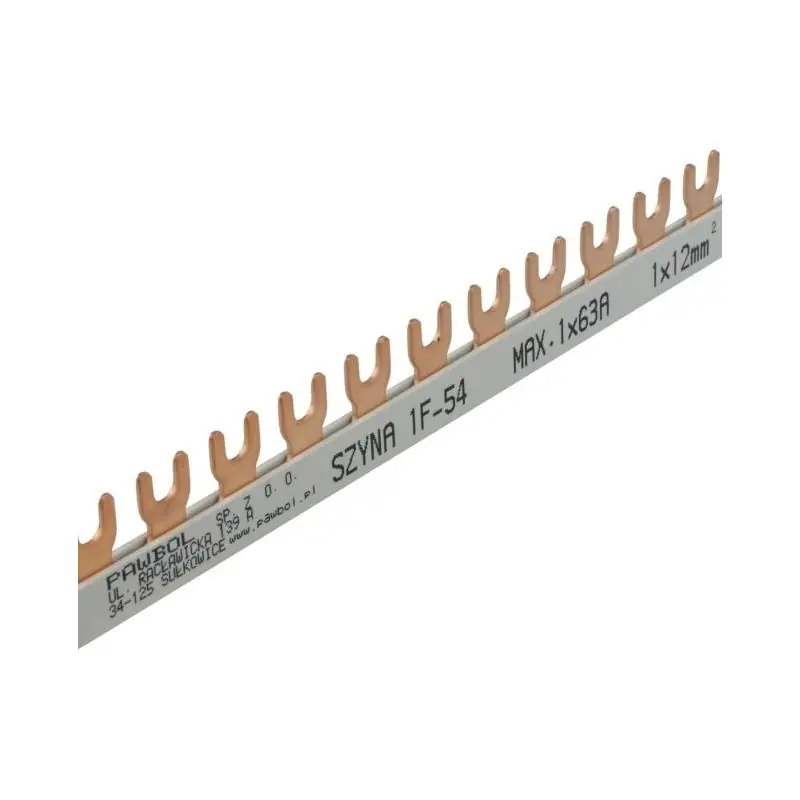

Szyna łączeniowa grzebieniowa 1F 54M 63A to widełkowa szyna prądowa przeznaczona do rozdzielnic elektrycznych. Umożliwia rozprowadzenie jednej fazy pomiędzy kompatybilnymi aparatami modułowymi, a dzięki długości 1 m i 54 modułom sprawdzi się w rozbudowanych układach rozdzielczych.

Najważniejsze cechy

• 1 faza / 1P.
• 54 moduły.
• Maksymalny prąd znamionowy 63 A.
• Napięcie znamionowe 240 V.
• Typ widełkowy.
• Rozstaw zębów 18 mm.
• Długość całkowita 1 m.
• Wykonana z miedzi i tworzywa sztucznego.
• Grubość miedzianej listwy 1,5 mm.

Zastosowanie

Szyna przeznaczona jest do stosowania w rozdzielnicach elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Służy do łączenia kompatybilnych aparatów modułowych i rozprowadzania zasilania w jednej fazie. Przed montażem należy sprawdzić zgodność typu widełkowego, rozstawu 18 mm oraz parametrów elektrycznych z konkretną aparaturą.

Informacje techniczne

• Kod producenta: E.4127A.
• Rodzaj: szyna łączeniowa / grzebieniowa.
• Liczba faz: 1.
• Liczba modułów: 54.
• Maksymalny prąd: 63 A.
• Napięcie znamionowe: 240 V.
• Typ: widełkowa.
• Rozstaw zębów: 18 mm.
• Długość: 1 m.
• Materiał: miedź i tworzywo sztuczne.
• Grubość listwy miedzianej: 1,5 mm.
• Ilość w ofercie: 1 sztuka.
• Uwaga: opis podaje, że szyna pasuje do wszystkich bezpieczników, jednak w praktyce należy zweryfikować zgodność geometrii zacisków i rozstawu 18 mm z konkretnym aparatem modułowym.

FAQ

Ile modułów obsługuje szyna? Szyna ma 54 moduły.

Jaki prąd maksymalny obsługuje? Maksymalny prąd znamionowy wynosi 63 A.

Jaki jest rozstaw zębów? Rozstaw zębów wynosi 18 mm.

Czy pasuje do każdego wyłącznika modułowego? Nie należy zakładać pełnej uniwersalności. Przed montażem trzeba porównać typ widełkowy, rozstaw 18 mm i budowę zacisków z konkretnym aparatem.

Wybierz szynę grzebieniową 1F 54M 63A, jeśli potrzebujesz 1-metrowej, widełkowej szyny prądowej do kompatybilnej rozdzielnicy elektrycznej.
