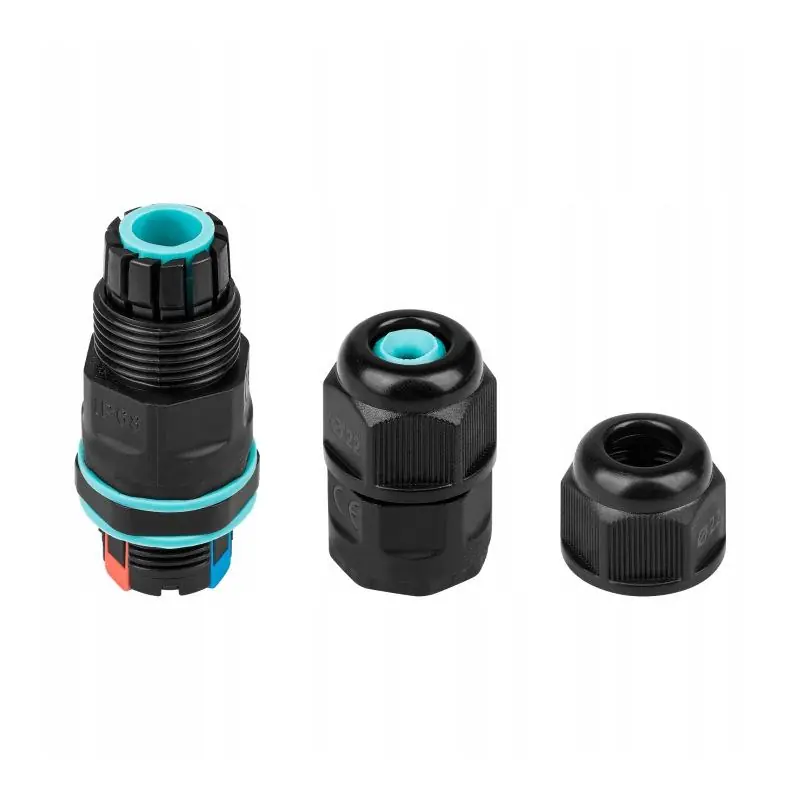

Hermetyczne złącze kablowe IP68 9019 jest przeznaczone do łączenia przewodów 3-żyłowych o przekroju od 0,5 do 2,5 mm2. Czarna obudowa z materiału anti-UV PA66 oraz uszczelniona konstrukcja pozwalają zabezpieczyć kompatybilne połączenia elektryczne między innymi w instalacjach naświetlaczy LED.

Najważniejsze cechy

• Klasa szczelności IP68 – zapewnia wysoki poziom ochrony połączenia przed pyłem i wodą.
• Połączenie 3-żyłowe – złącze jest przeznaczone do kompatybilnych przewodów posiadających trzy żyły.
• Przekrój przewodów 0,5–2,5 mm2 – umożliwia podłączenie kabli mieszczących się w podanym zakresie.
• Średnica zewnętrzna przewodu 5–10 mm – określa wymagany wymiar kabla montowanego w dławiku.
• Materiał anti-UV PA66 – obudowa jest odporna na działanie promieniowania UV zgodnie ze szczegółową specyfikacją.
• Zakres temperatury od -40°C do +105°C – umożliwia pracę w zróżnicowanych warunkach temperaturowych.
• Maksymalne parametry 450 V i 24 A – zalecane wartości elektryczne podane dla produktu.
• Kompaktowe wymiary – złącze ma średnicę 26 mm i długość 83 mm.

Zastosowanie

Złącze może być wykorzystywane do hermetycznego łączenia przewodów elektrycznych w kompatybilnych instalacjach, w tym przy naświetlaczach LED. Szczelna konstrukcja sprawdzi się w miejscach narażonych na wilgoć, pył i zmienne temperatury.

Przed montażem należy sprawdzić liczbę żył, przekrój przewodu, jego średnicę zewnętrzną oraz parametry elektryczne instalacji. Podłączenie powinno być wykonywane przy odłączonym zasilaniu, zgodnie z zasadami bezpieczeństwa elektrycznego.

Informacje techniczne

• Model: 9019
• Rodzaj produktu: hermetyczne złącze kablowe
• Klasa szczelności: IP68
• Liczba żył: 3
• Obsługiwany przekrój przewodów: 0,5–2,5 mm2
• Wymagana średnica zewnętrzna przewodu: 5–10 mm
• Średnica otworu dławika: 10 mm
• Wymiary: Ø26 x 83 mm
• Materiał: anti-UV PA66
• Kolor: czarny
• Temperatura pracy: od -40°C do +105°C
• Wytrzymałość elektryczna: 2,5 kV przez 1 minutę
• Maksymalne zalecane napięcie: 450 V
• Maksymalny zalecany prąd: 24 A
• Baterie w zestawie: nie
• Przeznaczenie: przewody elektryczne 3-żyłowe i kompatybilne instalacje naświetlaczy LED

FAQ

Ile żył można połączyć za pomocą złącza?

Produkt jest przeznaczony do łączenia przewodów 3-żyłowych.

Jaki przekrój przewodów obsługuje złącze?

Złącze umożliwia podłączenie przewodów o przekroju od 0,5 do 2,5 mm2.

Jaką średnicę zewnętrzną powinien mieć kabel?

Wymagana średnica zewnętrzna przewodu wynosi od 5 do 10 mm.

Jakie są maksymalne zalecane parametry elektryczne?

Maksymalne zalecane parametry wynoszą 450 V oraz 24 A.

Wybierz hermetyczne złącze kablowe IP68 9019 do przewodów 3-żyłowych i zabezpiecz kompatybilne połączenie elektryczne przed wodą, pyłem oraz zmiennymi warunkami pracy.
