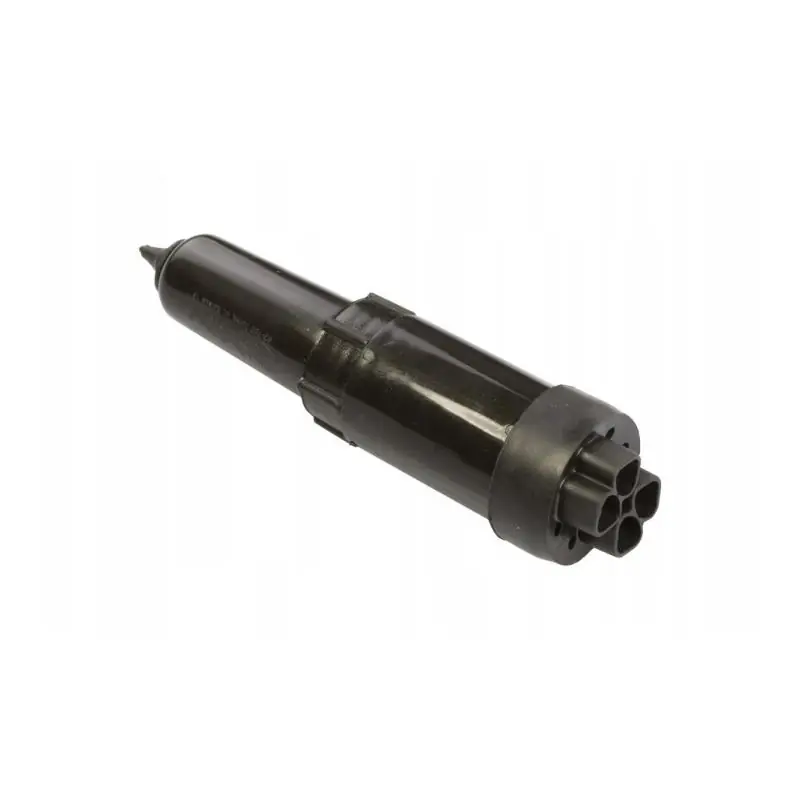

SINTUR IZK-4-01 to izolacyjne złącze bezpiecznikowe przeznaczone do montażu w zamykanych wnękach słupów oświetleniowych, masztów oraz podświetlanych znaków drogowych. Umożliwia podłączenie i zabezpieczenie oprawy oświetleniowej zasilanej z elektroenergetycznej linii kablowej.

Model ma stopień ochrony IP54, napięcie znamionowe izolacji 500 V i znamionowy prąd obwodu głównego 100 A. Jest przystosowany do wkładki topikowej D01 gL 16 A oraz przewodów przyłączeniowych o przekroju 4–50 mm².

Najważniejsze cechy

• Prąd znamionowy obwodu głównego 100 A: parametr określający znamionową obciążalność złącza.
• Napięcie znamionowe izolacji 500 V: złącze jest przeznaczone do instalacji zgodnych z podanym parametrem Ui.
• Wkładka topikowa D01 gL 16 A: model jest przystosowany do wskazanego typu i prądu znamionowego wkładki.
• Stopień ochrony IP54: zapewnia określony poziom ochrony obudowy przed pyłem i wodą zgodnie z oznaczeniem IP.
• II klasa ochronności: parametr ochrony przeciwporażeniowej podany dla tego modelu.
• Przewody 4–50 mm²: szeroki zakres przekrojów przewodów przyłączeniowych ułatwia dopasowanie do instalacji.
• Temperatura pracy od -25°C do +40°C: zakres użytkowania podany dla złącza.

Zastosowanie

Złącze SINTUR IZK-4-01 jest przeznaczone do montażu w zamykanych wnękach słupów oświetlenia ulicznego i parkowego, masztów oświetleniowych oraz podświetlanych znaków drogowych. Służy do podłączenia i zabezpieczenia opraw oświetleniowych zasilanych z linii kablowej.

Produkt jest przeznaczony do montażu i obsługi przez osoby posiadające odpowiednie kwalifikacje elektryczne.

Dlaczego warto wybrać ten model?

Połączenie zakresu przewodów 4–50 mm², zabezpieczenia D01 16 A, stopnia ochrony IP54 oraz parametrów 500 V i 100 A sprawia, że model IZK-4-01 jest przygotowany do profesjonalnych instalacji oświetleniowych w słupach i masztach.

Informacje techniczne

• Producent: SINTUR.
• Model: IZK-4-01.
• Rodzaj: izolacyjne złącze bezpiecznikowe.
• Napięcie znamionowe izolacji Ui: 500 V.
• Napięcie udarowe Uimp: 4 kV.
• Prąd znamionowy obwodu głównego: 100 A.
• Znamionowy prąd wkładki topikowej: 16 A.
• Typ wkładki: D01 gL.
• Stopień ochrony: IP54.
• Klasa ochronności: II.
• Przekrój przewodów przyłączeniowych: 4–50 mm².
• Liczba żył kabla: 1–4.
• Maksymalny przekrój przewodu oprawy: 4 mm².
• Moment dokręcenia zacisków: 5,5 Nm.
• Temperatura użytkowania: od -25°C do +40°C.
• Kategoria przepięciowa: III.
• Stopień zanieczyszczenia: 3.
• Wysokość: około 168 mm.
• Średnica: około 42 mm.
• Masa: około 0,18 kg.
• Zawartość zestawu: 1 × izolacyjne złącze bezpiecznikowe SINTUR IZK-4-01.

FAQ

Czy SINTUR IZK-4-01 nadaje się do słupów oświetleniowych?

Tak. Złącze jest przeznaczone do montażu w zamykanych wnękach słupów oświetlenia ulicznego i parkowego oraz masztów oświetleniowych.

Jaką wkładkę bezpiecznikową obsługuje model IZK-4-01?

Złącze jest przystosowane do wkładki topikowej typu D01 gL o znamionowym prądzie 16 A.

Jaki zakres przekrojów przewodów można podłączyć?

Zakres przekrojów przewodów przyłączeniowych wynosi 4–50 mm², a maksymalny przekrój przewodu oprawy to 4 mm².

Kto powinien montować złącze?

Produkt jest przeznaczony do montażu i obsługi przez osoby posiadające odpowiednie kwalifikacje elektryczne.

SINTUR IZK-4-01 łączy parametry 500 V, 100 A, stopień ochrony IP54 i obsługę wkładki D01 16 A z konstrukcją przeznaczoną do profesjonalnych instalacji oświetleniowych.
