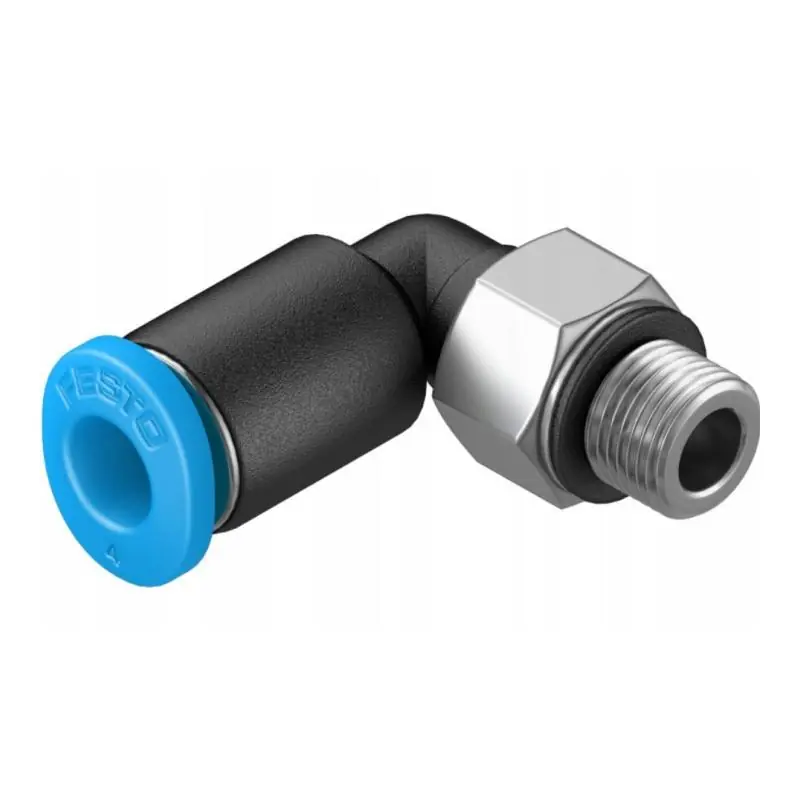

Złączka wtykowa kątowa FESTO QSML-M5-4 153333 to pneumatyczne kolanko w kształcie L w wykonaniu Mini, przeznaczone do połączenia gwintu zewnętrznego M5 z przewodem o średnicy zewnętrznej 4 mm. Konstrukcja Push Pull ułatwia podłączanie i zwalnianie przewodu, a pozycja montażowa może być dowolna.

Najważniejsze cechy

• Kształt L – kompaktowa konstrukcja kątowa do pneumatycznych połączeń przewodów.
• Wielkość Mini – niewielkie gabaryty ułatwiają zastosowanie w ograniczonej przestrzeni.
• Przyłącze M5 – z jednej strony zastosowano gwint zewnętrzny M5.
• Do przewodu 4 mm – drugie przyłącze jest przeznaczone do przewodu o średnicy zewnętrznej 4 mm.
• Zasada działania Push Pull – umożliwia wygodne podłączanie i odłączanie przewodu.
• Średnica nominalna 1,7 mm – zgodnie z podaną specyfikacją.
• Dowolna pozycja montażowa – złączka może być instalowana w różnych orientacjach.
• Zakres temperatury od -10°C do +80°C – parametr określający warunki pracy.
• Opakowanie 10 sztuk – zgodnie z podaną wielkością opakowania.

Zastosowanie

Złączka FESTO QSML-M5-4 jest przeznaczona do wykonywania połączeń w instalacjach pneumatycznych wykorzystujących sprężone powietrze zgodne z ISO 8573-1:2010 [7:-:-]. Konstrukcja kątowa pozwala wygodnie poprowadzić przewód w miejscach, gdzie wymagane jest połączenie pod kątem.

Produkt może pracować również w instalacjach ze smarowaniem. Przed montażem należy sprawdzić zgodność gwintu, średnicy przewodu oraz parametrów ciśnienia i temperatury z wymaganiami instalacji.

Informacje techniczne

• Marka: FESTO
• Model: QSML-M5-4
• Numer katalogowy: 153333
• Rodzaj produktu: złączka pneumatyczna wtykowa kątowa
• Konstrukcja: kształt L
• Wielkość: Mini
• Średnica nominalna: 1,7 mm
• Zasada działania: Push Pull
• Pozycja montażu: dowolna
• Przyłącze 1: gwint zewnętrzny M5
• Przyłącze 2: do przewodu o średnicy zewnętrznej 4 mm
• Rodzaj uszczelnienia wtyczki gwintowej: pierścień uszczelniający
• Ciśnienie robocze w całym zakresie temperatury: 0,095 MPa-0,6 MPa, 0,95-6 bar, 13,775-87 psi
• Ciśnienie robocze zależnie od temperatury: 0,095 MPa-1,4 MPa, 0,95-14 bar, 13,775-203 psi
• Medium robocze: sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
• Praca ze smarowaniem: możliwa
• Temperatura otoczenia: -10°C do +80°C
• Znamionowy moment dokręcenia: 1,2 Nm ±20%
• Typ mocowania: zewnętrzny sześciokąt SW8
• Waga: 3,4 g
• Kolor pierścienia zwalniającego: niebieski
• Wtyczka gwintowna: mosiądz niklowany
• Obudowa: PBT
• Pierścień zwalniający: polioksymetylen
• Uszczelnienie przewodu: NBR
• Element trzymający przewód: nierdzewna stal stopowa
• Klasa odporności korozyjnej wg Festo: 1, niskie obciążenie korozyjne
• Zgodność z LABS: VDMA24364-B1/B2-L
• Zgodność: RoHS
• Wielkość opakowania: 10 sztuk

FAQ

Do jakiego przewodu pasuje złączka FESTO QSML-M5-4?

Złączka jest przeznaczona do przewodu o średnicy zewnętrznej 4 mm.

Jaki gwint posiada złączka?

Produkt posiada gwint zewnętrzny M5.

Jakie jest maksymalne podane ciśnienie robocze?

W zależności od temperatury ciśnienie robocze może wynosić do 1,4 MPa, czyli 14 bar.

Ile złączek znajduje się w opakowaniu?

Wielkość opakowania wynosi 10 sztuk.

Wybierz złączkę pneumatyczną FESTO QSML-M5-4 153333 do instalacji wymagających kompaktowego kolanka M5 na przewód 4 mm i przed montażem sprawdź zgodność parametrów z układem pneumatycznym.
