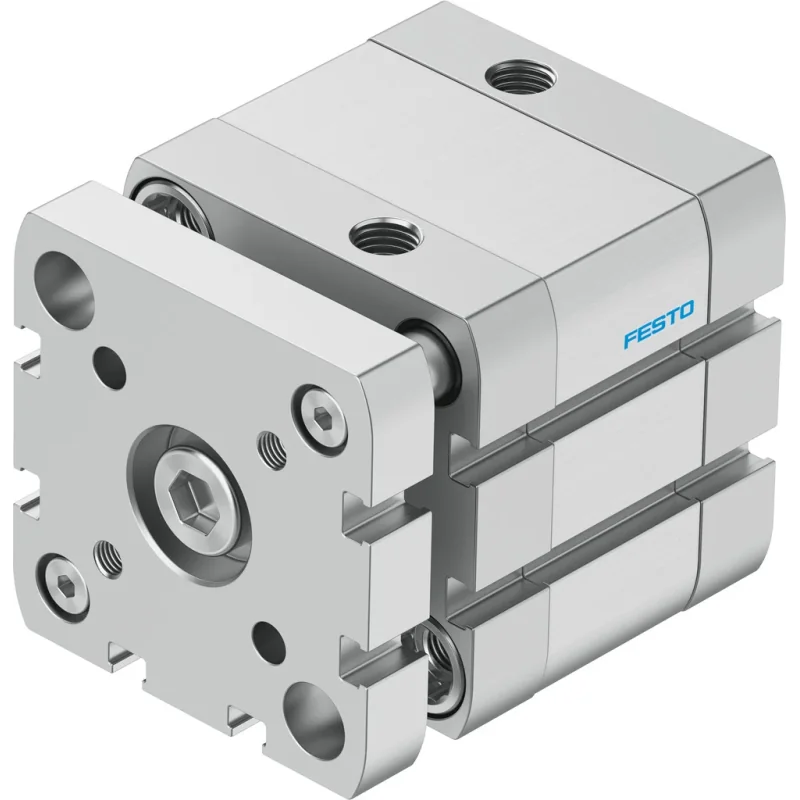

Siłownik kompaktowy Festo ADNGF-50-15-P-A, numer 554260 to pneumatyczny siłownik dwustronnego działania o średnicy tłoka 50 mm i skoku 15 mm. Konstrukcja zgodna z ISO 21287 została wyposażona w prowadzenie z płytą spinającą, które zabezpiecza tłoczysko przed obrotem i zwiększa możliwości przenoszenia obciążeń.

Najważniejsze cechy

• Producent: Festo
• Model: ADNGF-50-15-P-A
• Numer produktu: 554260
• Nr kat.: OT-FESTO026250
• Typ: siłownik kompaktowy pneumatyczny
• Sposób działania: dwustronnego działania
• Średnica tłoka: 50 mm
• Skok: 15 mm
• Norma: ISO 21287
• Zabezpieczenie przed obrotem: prowadzenie z płytą spinającą
• Amortyzacja: elastyczne pierścienie / płytki amortyzujące z obu stron
• Przyłącze pneumatyczne: G1/8
• Ciśnienie robocze: 0,1–1 MPa / 1–10 bar
• Temperatura otoczenia: -20 do 80°C
• Sygnalizacja położenia: przy pomocy czujników / wyłącznika zbliżeniowego

Zastosowanie

Siłownik Festo ADNGF-50-15-P-A przeznaczony jest do układów pneumatycznych wymagających kompaktowej konstrukcji, prowadzonego tłoczyska oraz zabezpieczenia przed obrotem. Może pracować w dowolnej pozycji montażowej i jest zasilany sprężonym powietrzem zgodnym z ISO 8573-1:2010 [7:4:4].

Zintegrowana prowadnica ślizgowa i płyta spinająca zwiększają obciążalność układu oraz stabilizują ruch tłoczyska. Model umożliwia sygnalizację położenia za pomocą odpowiednich czujników.

Informacje techniczne

• Producent: Festo
• Seria: ADNGF
• Model: ADNGF-50-15-P-A
• Numer produktu: 554260
• Nr kat.: OT-FESTO026250
• Skok: 15 mm
• Średnica tłoka: 50 mm
• Sposób działania: dwustronnego działania
• Norma: ISO 21287
• Konstrukcja: tłok, tłoczysko, korpus z profilu aluminiowego
• Zabezpieczenie przed obrotem / prowadzenie: prowadnice z płytą spinającą
• Rodzaj prowadnicy: ślizgowa
• Amortyzacja: elastyczne pierścienie / płytki amortyzujące z obu stron
• Pozycja montażu: dowolna
• Sygnalizacja położenia: przy pomocy czujników, do wyłącznika zbliżeniowego
• Ciśnienie robocze: 0,1–1 MPa
• Ciśnienie robocze: 1–10 bar
• Medium robocze: sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Praca z powietrzem olejonym: możliwa, po rozpoczęciu olejenia należy je kontynuować
• Temperatura otoczenia: -20 do 80°C
• Maksymalna energia uderzenia w położeniach końcowych: 1 J
• Siła teoretyczna przy 0,6 MPa, wysunięcie: 1178 N
• Siła teoretyczna przy 0,6 MPa, powrót: 1057 N
• Przyłącze pneumatyczne: G1/8
• Waga produktu: 751 g
• Ruchoma masa własna: 333 g
• Ciężar podstawowy dla skoku 0 mm: 687 g
• Ciężar dodatkowy na 10 mm skoku: 64 g
• Przemieszczana masa własna przy skoku 0 mm: 287 g
• Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku: 29 g
• Klasa odporności na korozję CRC: 2 – średnia odporność na korozję
• Zgodność z PWIS / LABS: VDMA24364-B1/B2-L
• Zgodność materiałowa: RoHS
• Materiał rury siłownika: stop aluminium, anodowany na gładko
• Materiał pokrywy: stop aluminium, anodowany
• Materiał płyty końcowej: stop aluminium, anodowany
• Materiał tłoczyska: stal wysokostopowa
• Materiał śrub kołnierzowych: stal
• Materiał uszczelnień: TPE-U(PUR)

FAQ

Jaki skok i średnicę tłoka ma siłownik Festo ADNGF-50-15-P-A?

Model posiada skok 15 mm oraz tłok o średnicy 50 mm.

Czy siłownik jest dwustronnego działania?

Tak. Festo ADNGF-50-15-P-A jest siłownikiem pneumatycznym dwustronnego działania.

Jakie jest ciśnienie robocze siłownika?

Podany zakres ciśnienia roboczego wynosi od 0,1 do 1 MPa, czyli od 1 do 10 bar.

Czy tłoczysko jest zabezpieczone przed obracaniem?

Tak. Tłoczysko jest prowadzone i zabezpieczone przed obrotem przez prowadnicę oraz płytę spinającą.

Wybierz siłownik kompaktowy Festo ADNGF-50-15-P-A 554260, jeśli potrzebujesz modelu o średnicy 50 mm, skoku 15 mm, prowadzeniu z płytą spinającą i przyłączu pneumatycznym G1/8.
