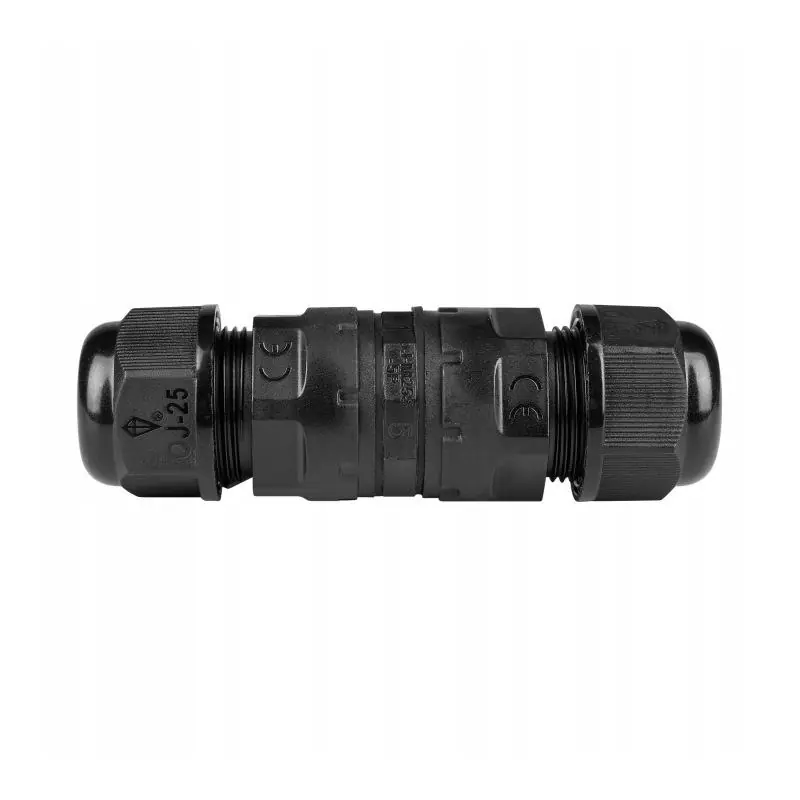

Hermetyczne złącze kablowe IP68 jest przeznaczone do łączenia przewodów 5-żyłowych, między innymi w instalacjach naświetlaczy LED oraz kompatybilnych przewodach siłowych. Szczelna konstrukcja z materiału anti-UV PA66 pozwala stosować produkt w warunkach wymagających ochrony połączenia przed pyłem i wodą.

Najważniejsze cechy

• Klasa szczelności IP68 – zapewnia wysoki poziom ochrony połączenia przed pyłem i wodą.
• Połączenie 5-żyłowe – złącze jest przeznaczone do przewodów posiadających pięć żył.
• Zakres przekroju 0,5–2,5 mm2 – umożliwia podłączenie kompatybilnych przewodów w podanym zakresie.
• Średnica przewodu 12–14 mm – określa wymaganą zewnętrzną średnicę stosowanego kabla.
• Materiał anti-UV PA66 – tworzywo jest przystosowane do działania promieniowania UV.
• Szeroki zakres temperatury pracy – produkt może pracować w temperaturze od -40°C do +105°C.
• Maksymalne zalecane parametry 450 V i 24 A – dokładne wartości elektryczne podane w specyfikacji.
• Wytrzymałość elektryczna 2,5 kV przez 1 minutę – parametr określający odporność izolacyjną złącza.

Zastosowanie

Złącze może być wykorzystywane do hermetycznego łączenia kompatybilnych przewodów naświetlaczy LED oraz instalacji wymagających połączenia pięciu żył. Sprawdzi się w miejscach narażonych na wilgoć, pył i zmienne temperatury, zgodnie z klasą ochrony IP68.

Przed montażem należy sprawdzić przekrój żył, zewnętrzną średnicę przewodu oraz parametry elektryczne instalacji. Połączenie powinno zostać wykonane przy odłączonym zasilaniu, zgodnie z zasadami bezpieczeństwa elektrycznego.

Informacje techniczne

• Rodzaj produktu: hermetyczne złącze kablowe
• Klasa szczelności: IP68
• Liczba żył: 5
• Wymiary: Ø31 x 101 mm
• Średnica otworu dławika: Ø10 mm
• Obsługiwany przekrój przewodów: 0,5–2,5 mm2
• Wymagana średnica zewnętrzna przewodu: 12–14 mm
• Materiał: anti-UV PA66
• Temperatura pracy: od -40°C do +105°C
• Wytrzymałość elektryczna: 2,5 kV przez 1 minutę
• Maksymalne zalecane napięcie: 450 V
• Maksymalny zalecany prąd: 24 A
• Przeznaczenie: przewody 5-żyłowe, naświetlacze LED i kompatybilne instalacje elektryczne

FAQ

Ile żył można połączyć za pomocą złącza?

Produkt jest przeznaczony do połączenia przewodów 5-żyłowych.

Jaką średnicę zewnętrzną powinien mieć przewód?

Wymagana zewnętrzna średnica przewodu wynosi od 12 do 14 mm.

Jaki przekrój żył obsługuje złącze?

Złącze umożliwia podłączenie przewodów o przekroju od 0,5 do 2,5 mm2.

Jakie są maksymalne zalecane parametry elektryczne?

Maksymalne zalecane parametry wynoszą 450 V oraz 24 A.

Wybierz hermetyczne złącze kablowe IP68 do przewodów 5-żyłowych i zabezpiecz kompatybilne połączenie instalacji LED lub elektrycznej przed pyłem, wodą i zmiennymi warunkami pracy.
