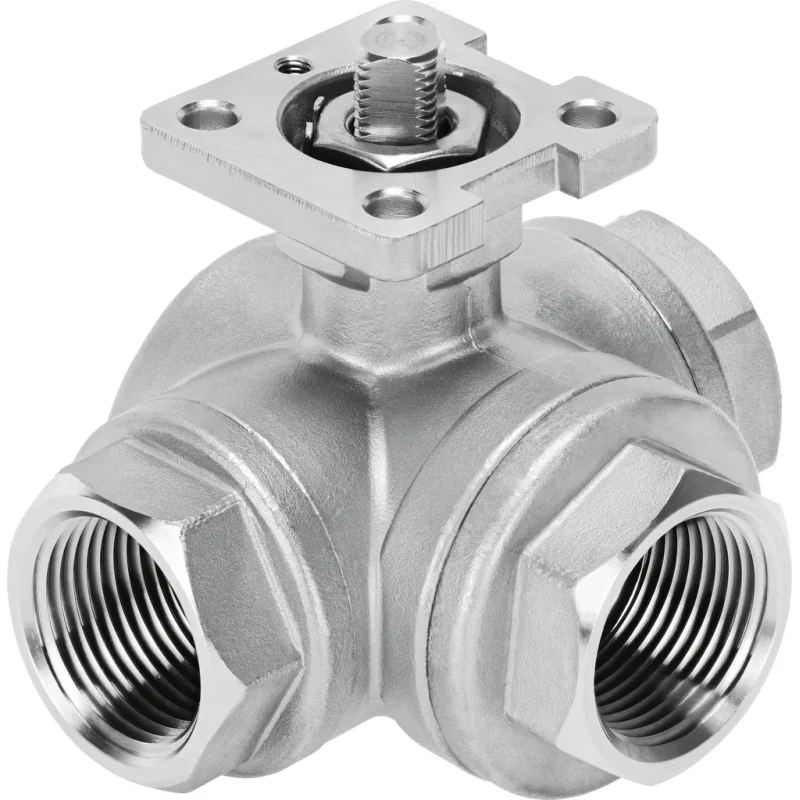

Festo VZBA-2"-GGG-63-32T-F0507-V4V4T, nr 1692230 to 3-drożny zawór kulowy z otworem T, przeznaczony do montażu w linii. Konstrukcja ze stali wysokostopowej nierdzewnej, miękkie uszczelnienie PTFE oraz rewersyjny kierunek przepływu umożliwiają zastosowanie zaworu w odpowiednio dobranych instalacjach procesowych.

Najważniejsze cechy

• Zawór kulowy 3-drogowy z otworem T.
• Funkcja zaworu 3/2.
• Średnica nominalna DN50.
• Przyłącze procesowe Rp2.
• Ciśnienie znamionowe 63.
• Mechaniczny sposób uruchomienia.
• Rewersyjny kierunek przepływu.
• Dowolna pozycja zabudowy.
• Kołnierz montażowy zgodny z F05 i F07.
• Obudowa i kula wykonane ze stali wysokostopowej nierdzewnej.
• Klasa odporności na korozję CRC 3.

Zastosowanie

Zawór przeznaczony jest do pracy ze sprężonym powietrzem zgodnym z ISO8573-1:2010, gazami obojętnymi, wodą z wyłączeniem pary wodnej oraz cieczami obojętnymi. Inne media mogą być stosowane po odpowiedniej weryfikacji zgodnie z wymaganiami producenta.

Informacje techniczne

• Producent: Festo.
• Model: VZBA-2"-GGG-63-32T-F0507-V4V4T.
• Numer katalogowy: 1692230.
• Konstrukcja: zawór kulowy 3-drożny, otwór T.
• Sposób uruchomienia: mechaniczny.
• Rodzaj uszczelnienia: miękkie.
• Pozycja zabudowy: dowolna.
• Sposób montażu: zabudowa w linii.
• Przyłącze zaworu procesowego: Rp2.
• Rysunek otworowania kołnierza: F05, F07.
• Średnica wewnętrzna: 38,1 mm.
• Średnica nominalna: DN50.
• Funkcja zaworu: 3/2.
• Pomocnicze ręczne uruchamianie: brak.
• Kierunek przepływu: rewersyjny.
• Moment uruchamiający: 68 Nm.
• Normy: EN 10226-1, ISO 5211.
• Temperatura medium: -10 do 200°C.
• Przepływ Kv, otwory T kątowe: 48,8 m3/h.
• Przepływ Kv, typ T prosty: 100 m3/h.
• Materiał obudowy: stal wysokostopowa nierdzewna 1.4408.
• Materiał kuli: stal wysokostopowa nierdzewna 1.4408.
• Materiał wałka: stal wysokostopowa nierdzewna 1.4401.
• Materiał uszczelnień: PTFE, wzmocniony PTFE.
• Waga produktu: 7400 g.
• Zgodność materiałowa: zawiera substancje PWIS, zgodny z RoHS.
• Znak CE: zgodnie z dyrektywą UE dotyczącą urządzeń ciśnieniowych.
• Klasa odporności na korozję: CRC 3.

FAQ

Jaki typ zaworu stanowi model Festo 1692230? Jest to 3-drogowy zawór kulowy z otworem T i funkcją 3/2.

Jakie przyłącze posiada zawór? Przyłącze procesowe ma rozmiar Rp2, a średnica nominalna wynosi DN50.

W jakim zakresie temperatur może pracować medium? Podany zakres temperatury medium wynosi od -10 do 200°C.

Z jakich materiałów wykonano główne elementy zaworu? Obudowa i kula wykonane są ze stali nierdzewnej 1.4408, wałek ze stali nierdzewnej 1.4401, a uszczelnienia z PTFE i wzmocnionego PTFE.

Wybierz Festo VZBA-2"-GGG-63-32T-F0507-V4V4T 1692230, jeśli potrzebujesz 3-drogowego zaworu kulowego DN50 z otworem T, przyłączem Rp2 i konstrukcją ze stali nierdzewnej do kompatybilnej instalacji procesowej.
