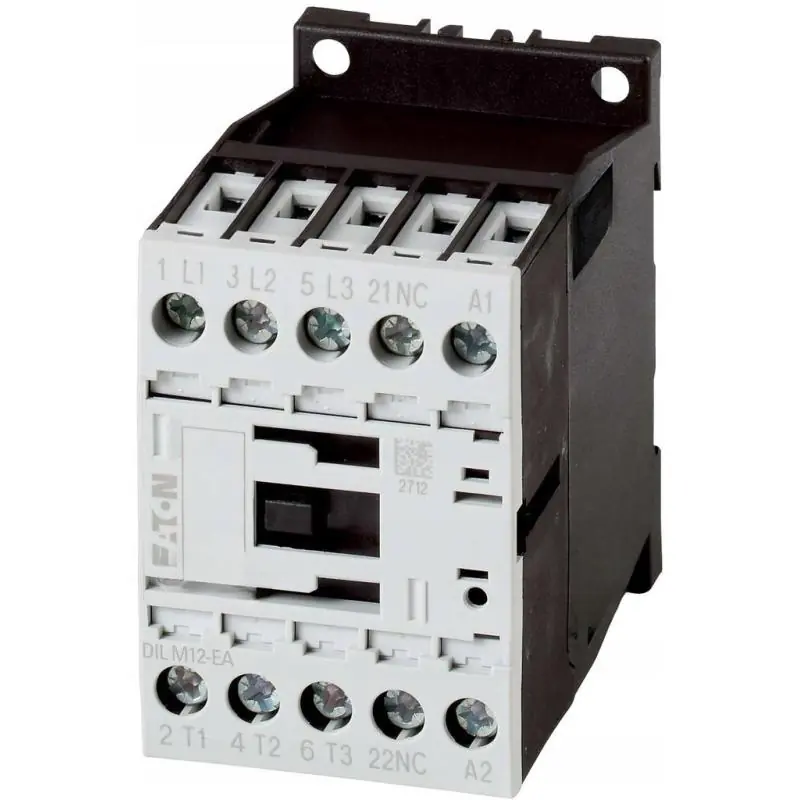

Stycznik Eaton DILM12-10-EA(24VDC) to aparat przeznaczony do sterowania obwodami elektrycznymi. Model posiada 3 styki główne zwierne, 1 styk pomocniczy zwierny oraz sterowanie napięciem stałym 24 V DC. Dla kategorii AC-3 przy napięciu 400 V znamionowa moc pracy wynosi 5,5 kW, a znamionowy prąd pracy 12 A.

Najważniejsze cechy

• Producent: Eaton
• Model: DILM12-10-EA(24VDC)
• Napięcie sterowania: 24 V DC
• Znamionowa moc pracy AC-3 przy 400 V: 5,5 kW
• Znamionowy prąd pracy AC-3 przy 400 V: 12 A
• Styki główne zwierne: 3
• Styki główne rozwierne: 0
• Styki pomocnicze zwierne: 1
• Styki pomocnicze rozwierne: 0
• Podłączenie styków głównych: połączenie śrubowe

Zastosowanie

Stycznik Eaton DILM12-10-EA może być stosowany w układach sterowania i załączania odbiorników elektrycznych zgodnych z jego parametrami znamionowymi. Sterowanie napięciem 24 V DC pozwala wykorzystać go w odpowiednio zaprojektowanych obwodach automatyki i sterowania.

Informacje techniczne

• Produkt: stycznik
• Producent: Eaton
• Model: DILM12-10-EA(24VDC)
• Rodzaj napięcia sterowania: DC
• Znamionowe napięcie sterowania Us dla DC: 24 V
• Znamionowe napięcie sterowania Us dla AC 50 Hz: 0 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz: 0 V
• Liczba styków głównych zwiernych: 3
• Liczba styków głównych rozwiernych: 0
• Liczba styków pomocniczych zwiernych: 1
• Liczba styków pomocniczych rozwiernych: 0
• Znamionowa moc pracy AC-3 przy 400 V: 5,5 kW
• Znamionowa moc pracy AC-4 przy 400 V: 3 kW
• Znamionowa moc pracy NEMA: 7,4 kW
• Znamionowy prąd pracy Ie dla AC-1 przy 400 V: 22 A
• Znamionowy prąd pracy Ie dla AC-3 przy 400 V: 12 A
• Znamionowy prąd pracy AC-4 przy 400 V: 7 A
• Rodzaj podłączenia styków głównych: połączenie śrubowe
• Wersja modułowa: nie

FAQ

Jakie napięcie sterowania ma stycznik?

Model DILM12-10-EA jest sterowany napięciem 24 V DC.

Jaką moc obsługuje stycznik przy 400 V w kategorii AC-3?

Znamionowa moc pracy dla AC-3 przy 400 V wynosi 5,5 kW.

Ile styków głównych posiada stycznik?

Stycznik posiada 3 styki główne zwierne i nie posiada styków głównych rozwiernych.

Jaki jest znamionowy prąd pracy dla AC-3 przy 400 V?

Znamionowy prąd pracy Ie dla AC-3 przy 400 V wynosi 12 A.

Wybierz stycznik Eaton DILM12-10-EA(24VDC), jeśli potrzebujesz modelu 5,5 kW przy 400 V, z trzema stykami głównymi zwiernymi i sterowaniem 24 V DC.
