Zestaw startowy SCHUNK TENDO-EC BT-DC 30 KD 1329659 to komplet do precyzyjnego mocowania narzędzi skrawających we frezarce lub centrum obróbczym CNC. Głównym elementem zestawu jest hydrauliczna oprawka narzędziowa TENDO E compact przeznaczona do wrzecion w standardzie BT30 Dual Contact.

Oprawka nie jest narzędziem skrawającym, lecz precyzyjnym uchwytem, który stabilnie mocuje frez, wiertło lub rozwiertak w obrabiarce. Hydrauliczny mechanizm zacisku zapewnia równomierne trzymanie trzpienia narzędzia, wspierając sztywność, osiowość oraz pracę z bardzo małym biciem.

Najważniejsze cechy

• Zestaw startowy 1329659 przeznaczony do mocowania narzędzi skrawających w obrabiarkach CNC.
• SCHUNK TENDO E compact to hydrauliczna oprawka narzędziowa do precyzyjnego mocowania.
• Standard BT-DC 30 jest przeznaczony do wrzecion BT30 Dual Contact.
• Dual Contact oznacza kontakt oprawki z wrzecionem na stożku oraz powierzchnią czołową.
• Hydrauliczny mechanizm zacisku równomiernie zaciska trzpień narzędzia po dokręceniu kluczem.
• Bicie nawet ≤ 0,003 mm odpowiada wartości podanej dla tej serii SCHUNK.
• Średnica mocowania głównej oprawki 20 mm pozwala używać narzędzi z chwytem Ø20 mm.
• Tuleje redukcyjne w zestawie umożliwiają mocowanie narzędzi o mniejszych średnicach chwytu.
• Obsługiwane średnice z tulejami obejmują 6, 8, 10, 12 i 16 mm.
• Przeznaczenie do frezowania, wiercenia, rozwiercania i gwintowania odpowiada typowym zastosowaniom serii.
• Możliwość pracy w obróbce HPC pozwala wykorzystywać zestaw w wydajnej obróbce skrawaniem.
• Komplet w walizce ułatwia przechowywanie oprawki, tulei i akcesoriów.
• Wyciągacz tulei i klucz w zestawie wspierają wygodną obsługę systemu mocowania.

Zastosowanie

Zestaw SCHUNK TENDO-EC BT-DC 30 KD służy do precyzyjnego mocowania narzędzi skrawających w maszynach CNC wyposażonych we wrzeciono BT30 Dual Contact. Może być używany z frezami, wiertłami, rozwiertakami oraz narzędziami do gwintowania.

Podczas obróbki narzędzie musi być zamocowane sztywno, osiowo i bez nadmiernych drgań. Hydrauliczna oprawka TENDO E compact pomaga uzyskać stabilne połączenie pomiędzy maszyną CNC a narzędziem, co ma znaczenie przy precyzyjnej i intensywnej obróbce.

Główna oprawka ma średnicę mocowania 20 mm, a tuleje redukcyjne umożliwiają zastosowanie narzędzi z trzpieniem 6, 8, 10, 12 lub 16 mm. Zestaw nie pasuje do każdej frezarki CNC — maszyna musi posiadać odpowiedni standard wrzeciona BT-DC 30.

Informacje techniczne

• Marka: SCHUNK
• Seria: TENDO E compact
• Model: TENDO-EC BT-DC 30 KD
• Numer zestawu: 1329659
• Produkt: zestaw startowy do mocowania narzędzi skrawających
• Rodzaj: hydrauliczna oprawka narzędziowa
• Standard wrzeciona: BT30 Dual Contact, BT-DC 30
• Średnica mocowania oprawki: 20 mm
• Średnice z tulejami redukcyjnymi: 6 mm, 8 mm, 10 mm, 12 mm, 16 mm
• Mechanizm mocowania: hydrauliczny zacisk
• Bicie: nawet ≤ 0,003 mm
• Zastosowanie: frezowanie, wiercenie, rozwiercanie, gwintowanie, obróbka HPC
• Kompatybilność: frezarki i centra obróbcze CNC ze standardem BT30 Dual Contact

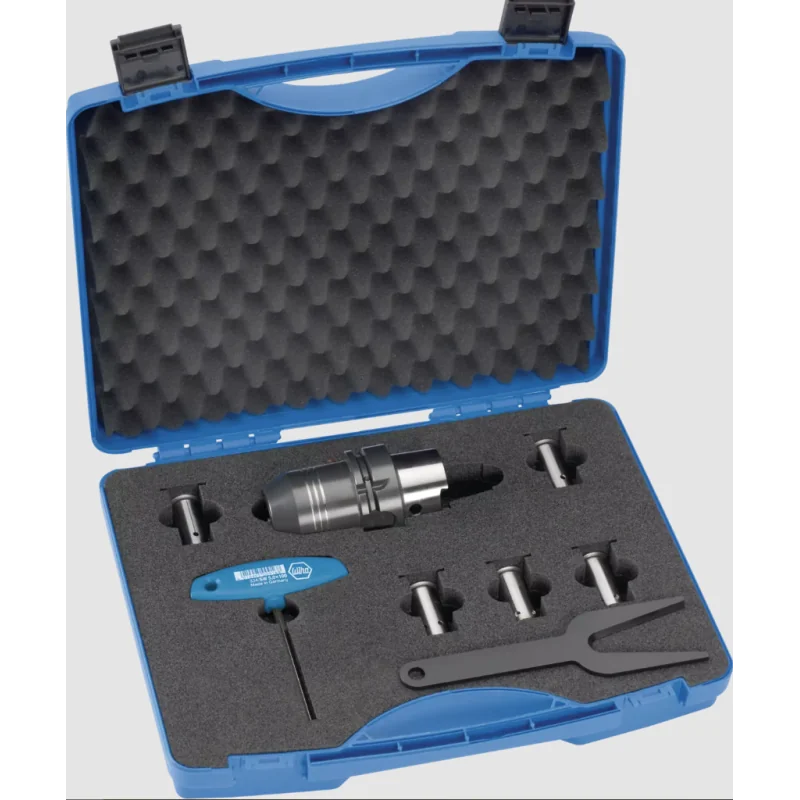

• Zawartość zestawu: oprawka Ø20 mm, 5 tulei redukcyjnych 6/8/10/12/16 mm, wyciągacz tulei, klucz do zaciskania, walizka

FAQ

Czym jest zestaw SCHUNK TENDO-EC BT-DC 30 KD?

Jest to zestaw do mocowania narzędzi skrawających we frezarce lub centrum obróbczym CNC, oparty na hydraulicznej oprawce narzędziowej TENDO E compact.

Czy oprawka pasuje do każdej frezarki CNC?

Nie, zestaw jest przeznaczony do maszyn z wrzecionem w standardzie BT30 Dual Contact, czyli BT-DC 30.

Jakie średnice narzędzi można zamocować?

Główna oprawka ma średnicę 20 mm, a tuleje redukcyjne pozwalają mocować narzędzia z trzpieniem 6, 8, 10, 12 i 16 mm.

Do jakich prac można używać tego zestawu?

Zestaw może być używany do frezowania, wiercenia, rozwiercania, gwintowania oraz obróbki HPC.

SCHUNK TENDO-EC BT-DC 30 KD 1329659 to profesjonalny zestaw startowy z hydrauliczną oprawką narzędziową, tulejami redukcyjnymi, wyciągaczem i kluczem. Wybierz go, jeśli potrzebujesz precyzyjnego mocowania narzędzi skrawających w obrabiarce CNC ze standardem BT30 Dual Contact.
