Wyłącznik nadprądowy Eaton 1P B16A 6 kA 194821 z serii xPole Home HN jest przeznaczony do zabezpieczania obwodów elektrycznych przed przeciążeniem i zwarciem. Jednobiegunowa konstrukcja, charakterystyka B oraz prąd znamionowy 16 A sprawiają, że aparat może być stosowany w odpowiednio zaprojektowanych instalacjach elektrycznych.

Najważniejsze cechy

• Prąd znamionowy 16 A – parametr odpowiedni dla właściwie dobranego obwodu elektrycznego.
• Charakterystyka B – przeznaczona do obwodów bez wysokich prądów rozruchowych.
• Zdolność zwarciowa 6 kA – zgodnie ze specyfikacją oferowanego aparatu.
• Konstrukcja 1P – wyłącznik jednobiegunowy zajmujący 1 moduł w rozdzielnicy.
• Napięcie znamionowe 230/400 V AC – zgodnie z podanymi parametrami elektrycznymi.

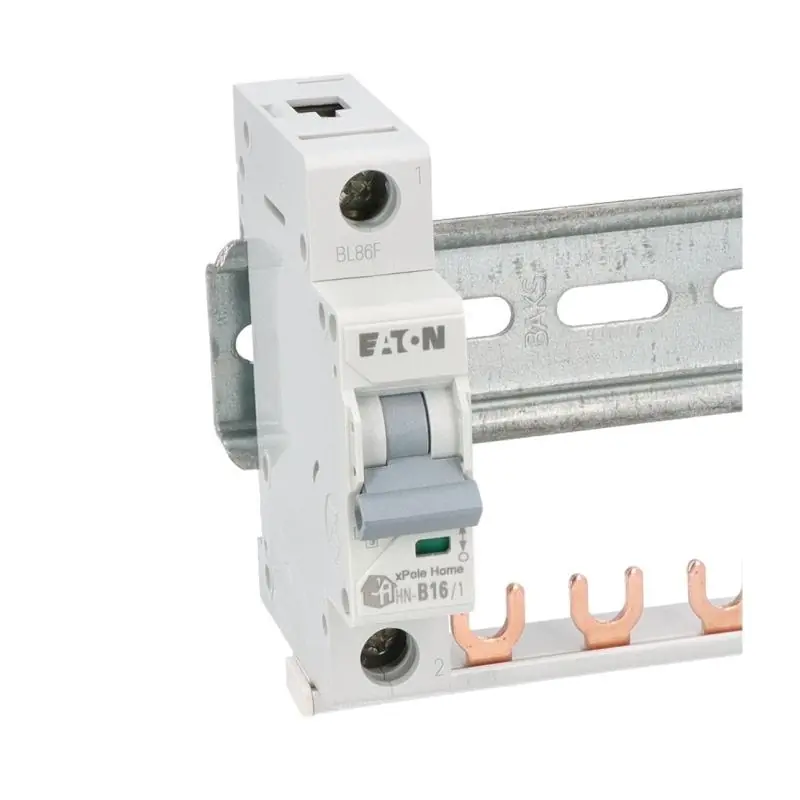

• Montaż na szynie DIN TH35 – kompatybilny ze standardową szyną 35 mm.
• Podwójne zaciski przyłączeniowe – zaciski windowe i szynowe umieszczone po obu stronach aparatu.
• Klips mocujący – ułatwia montaż aparatu na szynie.
• Klasa ograniczenia energii 3 – parametr podany dla oferowanego wyłącznika.
• Stopień ochrony IP20 – zgodnie ze specyfikacją produktu.

Zastosowanie

Wyłącznik nadprądowy Eaton B16 jest przeznaczony do ochrony odpowiednio dobranych obwodów przed skutkami przeciążenia oraz zwarcia. Charakterystyka B jest stosowana między innymi w standardowych obwodach gniazdowych i oświetleniowych, o ile odpowiada wymaganiom konkretnej instalacji.

Produkt jest przeznaczony do montażu w rozdzielnicach wyposażonych w szynę DIN TH35. Dobór zabezpieczenia powinien uwzględniać parametry przewodów, obciążenie i wymagania instalacji. Montaż należy wykonywać przy odłączonym zasilaniu przez osobę posiadającą odpowiednie kwalifikacje.

Informacje techniczne

• Marka: Eaton
• Seria: xPole Home HN
• Kod producenta: 194821
• Rodzaj: wyłącznik nadprądowy MCB
• Liczba biegunów: 1P
• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: B
• Napięcie znamionowe: 230/400 V AC
• Częstotliwość: 50/60 Hz
• Zdolność zwarciowa: 6 kA
• Klasa ograniczenia energii: 3
• Szerokość: 1 moduł, około 17,5 mm
• Sposób montażu: szyna DIN TH35 35 mm
• Stopień ochrony: IP20
• Pozycja pracy: dowolna
• Zawartość oferty: 1 szt. wyłącznika nadprądowego

FAQ

Jaki prąd znamionowy ma wyłącznik Eaton?

Prąd znamionowy wyłącznika wynosi 16 A.

Co oznacza charakterystyka B?

Charakterystyka B jest przeznaczona do obwodów, w których nie występują wysokie prądy rozruchowe, przy zachowaniu prawidłowego doboru zabezpieczenia do instalacji.

Jaka jest zdolność zwarciowa wyłącznika?

Zdolność zwarciowa wynosi 6 kA.

Ile miejsca zajmuje aparat w rozdzielnicy?

Wyłącznik zajmuje 1 moduł o szerokości około 17,5 mm i jest przeznaczony do montażu na szynie DIN TH35.

Wybierz wyłącznik nadprądowy Eaton 1P B16A 6 kA 194821 do odpowiednio zaprojektowanej instalacji wymagającej jednobiegunowego zabezpieczenia o charakterystyce B.
