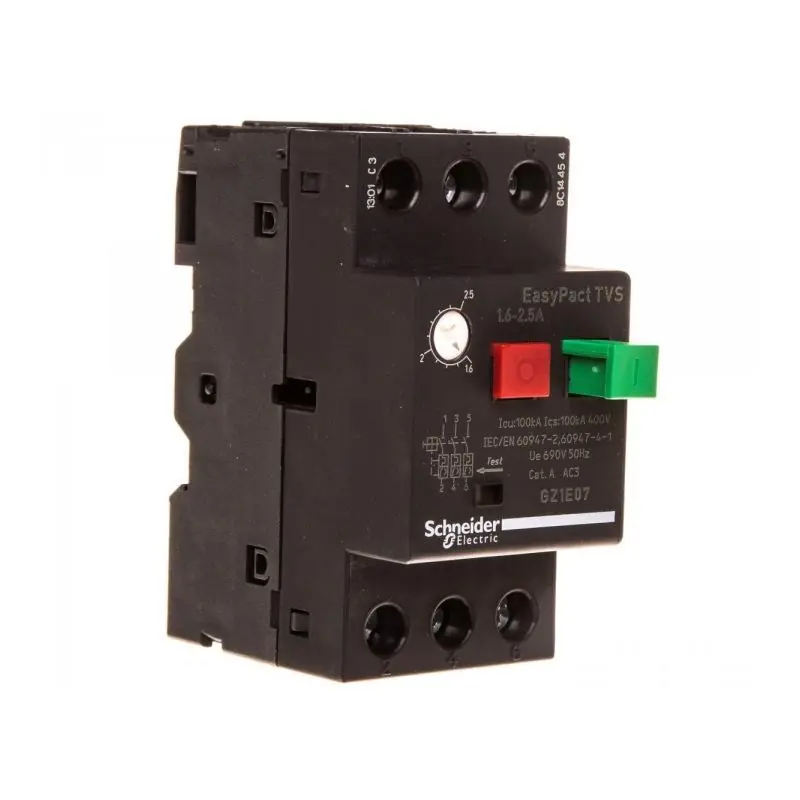

Wyłącznik silnikowy Schneider Electric GZ1E07 to 3-biegunowy aparat z termomagnetycznym sposobem wyzwalania, przeznaczony do zabezpieczania kompatybilnych obwodów silnikowych. Zakres nastawy wyzwalacza przeciążeniowego wynosi 1,6–2,5 A, a znamionowa moc pracy w kategorii AC-3 przy 400 V to 0,75 kW.

Najważniejsze cechy

• Zakres nastawy 1,6–2,5 A – umożliwia dopasowanie wyzwalacza przeciążeniowego do parametrów chronionego obwodu.
• 3 bieguny – wyłącznik jest przeznaczony do kompatybilnych instalacji trójfazowych.
• Wyzwalanie termomagnetyczne – łączy działanie przeciążeniowe oraz zwarciowe.
• Moc AC-3 0,75 kW przy 400 V – dokładny parametr pracy dla zastosowań silnikowych.
• Moc AC-3 0,37 kW przy 230 V – wartość znamionowa podana dla niższego napięcia.
• Zwarciowa zdolność łączeniowa Icu 100 kA – parametr określony dla napięcia 400 V AC.
• Połączenie śrubowe – obwód główny podłączany jest za pomocą zacisków śrubowych.
• Stopień ochrony IP20 – aparat jest przeznaczony do odpowiednio zabezpieczonych zastosowań wewnętrznych.

Zastosowanie

Wyłącznik Schneider Electric GZ1E07 jest przeznaczony do zabezpieczania kompatybilnych silników i obwodów elektrycznych przed przeciążeniem oraz zwarciem. Sprawdzi się w instalacjach przemysłowych i układach automatyki, w których wymagany jest 3-biegunowy wyłącznik o zakresie nastawy 1,6–2,5 A.

Przed montażem należy dobrać nastawę wyzwalacza do parametrów silnika i instalacji. Podłączenie powinno zostać wykonane zgodnie z dokumentacją techniczną oraz zasadami bezpieczeństwa przez osobę posiadającą odpowiednie kwalifikacje.

Informacje techniczne

• Producent: Schneider Electric
• Model: GZ1E07
• Rodzaj produktu: wyłącznik silnikowy
• Liczba biegunów: 3
• Sposób wyzwalania: termomagnetyczny
• Zakres nastawy wyzwalacza przeciążeniowego: 1,6–2,5 A
• Nastawa bezzwłocznego wyzwalacza zwarciowego: 32,5 A
• Znamionowy prąd ciągły Iu: 2,5 A
• Znamionowa moc pracy AC-3 przy 400 V: 0,75 kW
• Znamionowa moc pracy AC-3 przy 230 V: 0,37 kW
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 100 kA
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Stopień ochrony: IP20
• Czułość na zanik fazy: nie
• Zintegrowany wyzwalacz podnapięciowy: nie
• Zintegrowany styk pomocniczy: nie
• PKWiU: 27.12.22.0
• Stan: oryginalny, nieużywany

FAQ

Jaki zakres prądowy ma wyłącznik Schneider GZ1E07?

Zakres nastawy wyzwalacza przeciążeniowego wynosi od 1,6 do 2,5 A.

Jaką moc silnika obsługuje przy 400 V?

Znamionowa moc pracy w kategorii AC-3 przy 400 V wynosi 0,75 kW.

Ile biegunów posiada wyłącznik?

Model GZ1E07 jest wyłącznikiem 3-biegunowym.

Czy wyłącznik posiada styk pomocniczy?

Nie, zgodnie ze specyfikacją model nie posiada zintegrowanego styku pomocniczego.

Wybierz wyłącznik silnikowy Schneider Electric GZ1E07 1,6–2,5 A do kompatybilnego układu wymagającego termomagnetycznej ochrony silnika o mocy do 0,75 kW przy 400 V.
