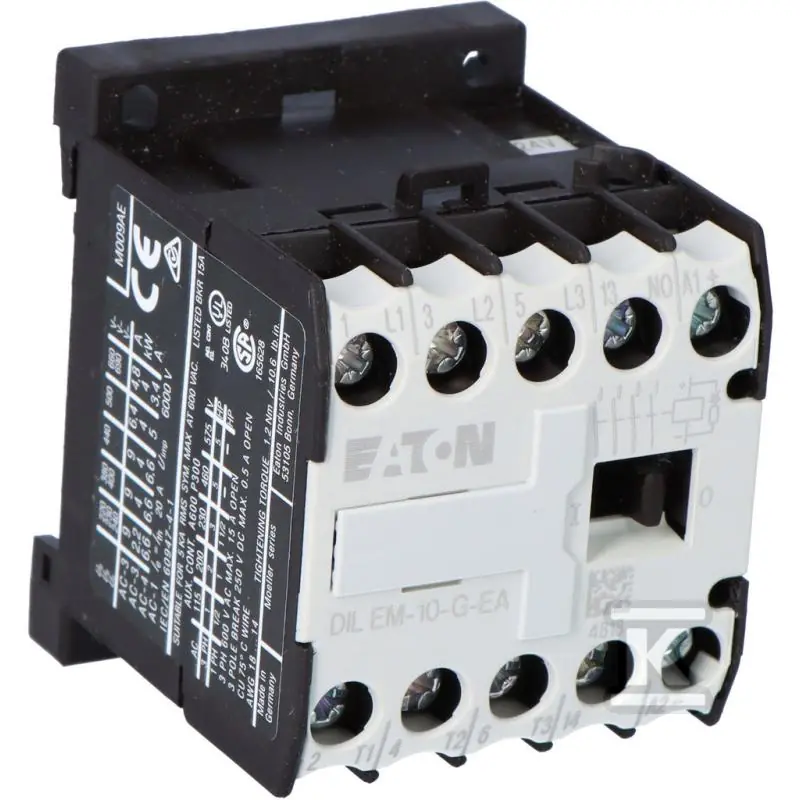

Miniaturowy stycznik Eaton DILEM-10-G-EA(24VDC) o numerze katalogowym 189984 jest przeznaczony do sterowania kompatybilnymi obwodami i silnikami. Przy napięciu 400 V oferuje znamionową moc pracy 4 kW w kategorii AC-3, prąd 9 A AC-3 oraz sterowanie cewką napięciem 24 V DC.

Najważniejsze cechy

• Sterowanie 24 V DC – umożliwia integrację z kompatybilnymi układami automatyki i sterowania.
• Moc 4 kW przy 400 V w AC-3 – parametr przeznaczony do odpowiednio dobranych zastosowań silnikowych.
• 3 styki główne zwierne – stycznik posiada trzy główne tory NO.
• 1 styk pomocniczy zwierny – zgodnie ze szczegółową specyfikacją techniczną.
• Prąd AC-3 9 A – znamionowy prąd pracy przy 400 V.
• Prąd AC-1 22 A – parametr znamionowy dla kategorii użytkowania AC-1 przy 400 V.
• Połączenia śrubowe – styki główne są podłączane za pomocą zacisków śrubowych.
• Kompaktowe wymiary – szerokość 45 mm, wysokość 58 mm i głębokość 54 mm ułatwiają montaż w ograniczonej przestrzeni.

Zastosowanie

Stycznik Eaton DILEM-10-G-EA(24VDC) jest przeznaczony do sterowania kompatybilnymi silnikami oraz obwodami elektrycznymi. Sterowanie napięciem stałym 24 V DC pozwala zastosować go w odpowiednio zaprojektowanych układach automatyki przemysłowej i komercyjnej.

Przed montażem należy sprawdzić kategorię użytkowania, prąd obciążenia, moc odbiornika oraz napięcie sterujące. Stycznik należy instalować zgodnie z dokumentacją techniczną i zasadami bezpieczeństwa właściwymi dla instalacji elektrycznych.

Informacje techniczne

• Producent: Eaton
• Model: DILEM-10-G-EA(24VDC)
• Numer katalogowy: 189984
• Rodzaj produktu: stycznik miniaturowy
• Napięcie sterowania: 24 V DC
• Napięcie pracy AC 50 Hz: 24–690 V
• Napięcie pracy AC 60 Hz: 24–690 V
• Moc znamionowa AC-3 przy 400 V: 4 kW
• Moc znamionowa AC-4 przy 400 V: 3 kW
• Moc znamionowa NEMA: 3,7 kW
• Prąd znamionowy AC-1 przy 400 V: 22 A
• Prąd znamionowy AC-3 przy 400 V: 9 A
• Prąd znamionowy AC-4 przy 400 V: 6,6 A
• Styki główne zwierne: 3
• Styki główne rozwierne: 0
• Styki pomocnicze zwierne: 1
• Styki pomocnicze rozwierne: 0
• Podłączenie styków głównych: śrubowe
• Szerokość: 45 mm
• Wysokość: 58 mm
• Głębokość: 54 mm
• Waga jednostki sprzedaży: 0,212 kg
• Kod celny: 85364900
• Wersja modułowa: nie
• Uwaga dotycząca styków pomocniczych: szczegółowe dane techniczne wskazują 1 styk pomocniczy zwierny i 0 rozwiernych, mimo że w części opisowej podano styk rozwierny

FAQ

Jakim napięciem sterowany jest stycznik?

Cewka stycznika jest przeznaczona do sterowania napięciem 24 V DC.

Jaką moc silnika obsługuje przy 400 V?

W kategorii AC-3 znamionowa moc pracy wynosi 4 kW przy napięciu 400 V.

Ile styków głównych posiada stycznik?

Produkt posiada 3 styki główne zwierne i nie posiada głównych styków rozwiernych.

Jakie wymiary ma stycznik?

Wymiary urządzenia wynoszą 45 mm szerokości, 58 mm wysokości i 54 mm głębokości.

Wybierz stycznik miniaturowy Eaton DILEM-10-G-EA(24VDC) 189984 do kompatybilnego układu wymagającego sterowania 24 V DC oraz mocy do 4 kW przy 400 V w kategorii AC-3.
