Licznik energii 3-fazowy WZE-3 MID F&F

Opis produktu

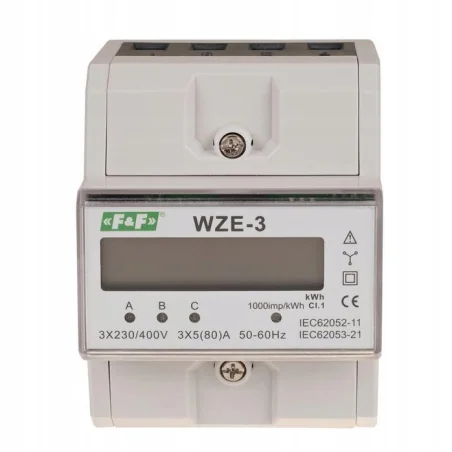

Elektroniczny licznik energii elektrycznej WZE-3 MID F&F przeznaczony jest do pomiaru prądu przemiennego w układzie trójfazowym. Urządzenie charakteryzuje się wysoką dokładnością (klasa B) oraz możliwością odczytu zużytej energii zarówno bezpośrednio na wyświetlaczu LCD, jak i za pomocą impulsów wyjściowych.

Specyfikacja techniczna

• Typ: trójfazowy, statyczny (elektroniczny)
• Zakres prądu: 0,25 ÷ 5 A (prąd bazowy), maks. 80 A
• Napięcie odniesienia: 3×230/400 V+N
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0 ÷ 99999,99 kWh
• Wyjście impulsowe SO+ / SO-: otwarty kolektor, maks. 27 V DC, 27 mA, czas impulsu 35 ms
• Sygnalizacja poboru prądu: 3×LED czerwona
• Przyłącze: zaciski śrubowe do 16 mm²
• Temperatura pracy: -20 ÷ 50°C
• Wymiary: 4,5 modułu (75 mm), montaż na szynie 35 mm
• Stopień ochrony: IP20
• Dyrektywa zgodności: MID 2014/32/EU

Działanie

Licznik WZE-3 generuje impulsy proporcjonalne do pobieranej energii w każdej fazie, sygnalizowane miganiem odpowiedniej LED (A, B, C). Całkowite zużycie energii w systemie trójfazowym jest sumowane i wyświetlane na ekranie LCD z dokładnością do setnych kWh (0,01 kWh = 10 Wh). Wyjście impulsowe umożliwia podłączenie dodatkowych odbiorników rejestrujących energię.

Montaż

1. Odłączyć zasilanie rozdzielni.
2. Zamontować licznik w skrzynce rozdzielczej na szynie 35 mm.
3. Otworzyć osłony zacisków i podłączyć zasilanie do zacisków 1 (L1 IN), 3 (L2 IN), 5 (L3 IN).
4. Podłączyć obwód mierzony do zacisków 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT).
5. Przewód neutralny N podłączyć do zacisku 7.
6. Opcjonalnie podłączyć odbiornik impulsowy do zacisków 20 (+) i 21 (–).
7. Założyć osłonki zacisków licznika.

Przeznaczenie

Licznik WZE-3 służy do dokładnego pomiaru energii elektrycznej w instalacjach trójfazowych w układzie bezpośrednim, zarówno w gospodarstwach domowych, jak i w małych i średnich przedsiębiorstwach.
